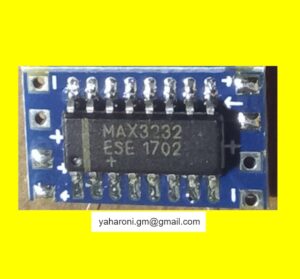

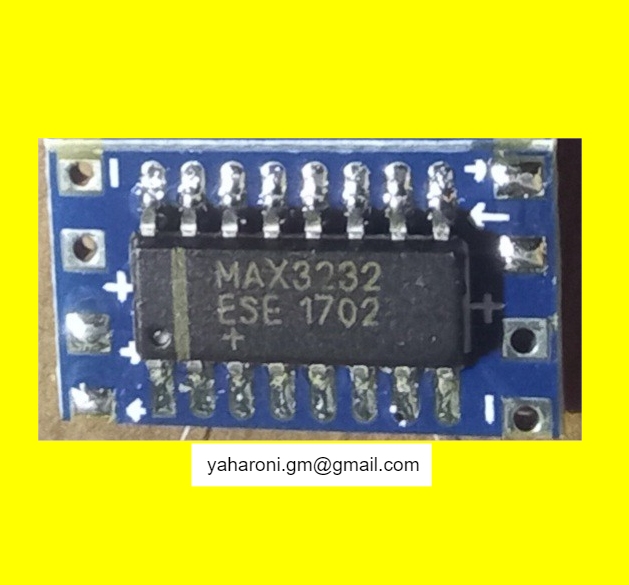

MAX3232 – לוח ממיר לרמות RS232

✳️ מה עושה הרכיב MAX3232?

ה-MAX3232 הוא שבב (צ'יפ) שמיועד לבצע המרת אותות תקשורת בין שני סוגי מתחים:

⚙️ תפקיד עיקרי:

להמיר אותות RS-232 לאותות TTL, ולהפך.

🎯 מה זה אומר בפועל?

• מחשבים ישנים, מודמים, וציוד תקשורת אחר משתמשים בפרוטוקול RS-232 — זה פרוטוקול תקשורת טורי ישן מאוד.

• האותות של RS-232 הם מתחים גבוהים יחסית:

  • "1" לוגי = בערך –12V

  • "0" לוגי = בערך +12V

• לעומת זאת, מיקרו-בקרים כמו Arduino, ESP32, Raspberry Pi וכולי – משתמשים ברמות TTL:

  • "1" לוגי = 3.3V או 5V

  • "0" לוגי = 0V

🧠 איך ה-MAX3232 עובד?

1. מחברים אליו מתח הזנה (VCC), למשל 3.3V או 5V.

2. הוא משתמש ב-4 קבלים חיצוניים ויוצר מתחים פנימיים חיוביים ושליליים (V+ ו–V–).

3. הוא ממיר את המתח:

   • מ־RS-232 → TTL (כדי שהבקר יבין את האותות)

   • מ־TTL → RS-232 (כדי לשלוח אותות למחשב/מודם)

🧩 למה דווקא MAX3232?

• הוא תומך במתח עבודה נמוך, אפילו 3.0V, ולכן מתאים לבקרים מודרניים.

• הוא דומה ל-MAX232 הישן, אבל יותר גמיש מבחינת מתח.

• הוא עובד עם קבלים קטנים [כבר על הלוח].
