מודול ממסר סולידי (SSR – Solid State Relay) המבוסס על הרכיב G3MB-202P

תיאור

תיאור כללי

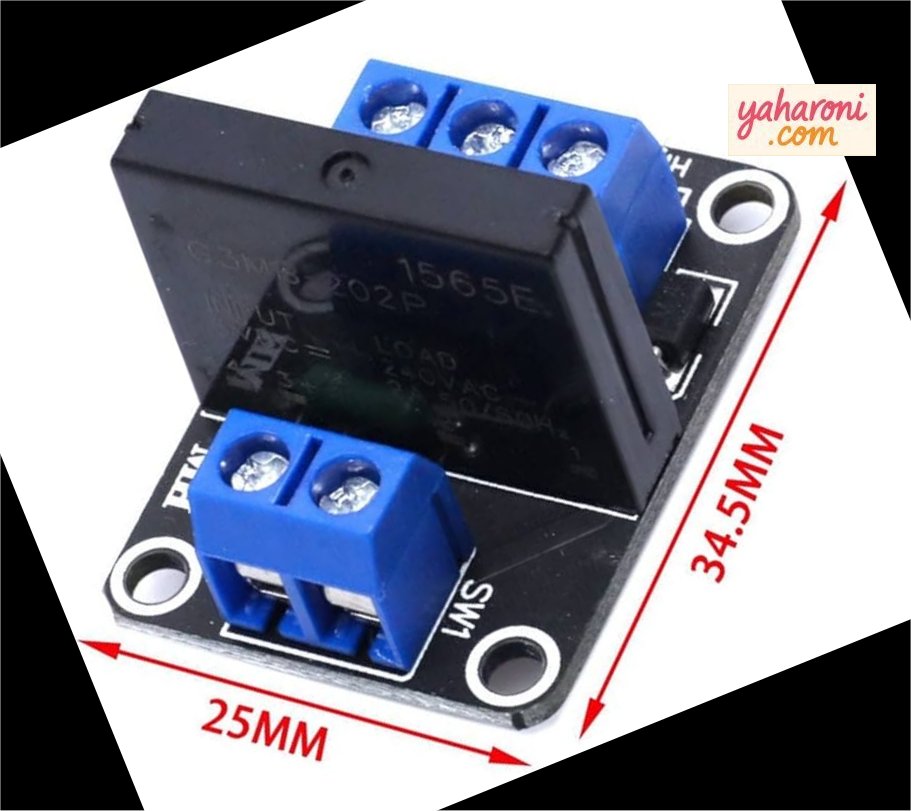

מודול ממסר סולידי (SSR – Solid State Relay) המבוסס על הרכיב G3MB-202P, המיועד לשליטה בעומסי AC עד 240V ו־2A, באמצעות אות בקרה 5V מתאים לבקרים כמו Arduino. מגיע עם חיבורי בורג .

מאפיינים עיקריים

• מתח בקרה: 5V DC
• טריגר: רמה נמוכה (Low-Level Trigger)
  • כלומר: אות LOW (0V) מפעיל את הממסר
• סוג עומס: AC בלבד
• מתח עומס מרבי: עד 240V AC
• זרם עומס מרבי: עד 2A (בפועל מומלץ לעבוד עד ~1–1.5A לבטיחות)
• בידוד: אופטי (Optocoupler) – הפרדה חשמלית בין הבקרה לעומס
• רכיב מיתוג: TRIAC
• אפס מעבר (Zero-Cross): כן – מפחית רעשים והפרעות
• ערוצים: 1

למה משתמשים ב-SSR כזה?

• אין מגעים מכניים → אין רעש, אין קשת חשמלית, אין בלאי מכני
• מהירות מיתוג גבוהה יחסית לרלה רגיל
• מתאים מאוד לשליטה ב:
  • נורות AC
  • גופי חימום קטנים
  • מאווררי AC
  • עומסים שמופעלים/נכבים לעיתים תכופות

מגבלות חשובות (חשוב לדעת)

1. AC בלבד – לא מתאים ל-DC
2. זרם מוגבל – 2A זה גבול עליון תיאורטי
3. נפילת מתח פנימית – גורמת לחימום
   • בעומסים קרובים למקסימום מומלץ קירור/אוורור
4. דליפת זרם קטנה גם כשהממסר כבוי
   • נורות LED חלשות עלולות “להבהב”
5. לא מתאים לעומסים אינדוקטיביים כבדים (מנועים גדולים, מדחסים)

חיבור בסיסי ל-Arduino

• VCC → 5V
• GND → GND
• INx → פין דיגיטלי בארדואינו
  • LOW = ON
  • HIGH = OFF
• צד העומס: חיבור טורי לקו ה-AC (פאזה בלבד)

שימושים טיפוסיים

• הדלקת/כיבוי תאורה ביתית
• שליטה בגוף חימום קטן
• אוטומציה ביתית
• ניסויים ופרויקטים חינוכיים עם מתח רשת (בזהירות)

אזהרת בטיחות

שימו לב – עבודה עם 240V AC מסוכנת.
יש לוודא:

• בידוד תקין
• חיבורים מהודקים
• מארז סגור
• ניתוק מתח בזמן עבודה
