LMD18245T – דרייבר מנוע DC עם גשר-H מובנה, מבית National Semiconductor
תיאור

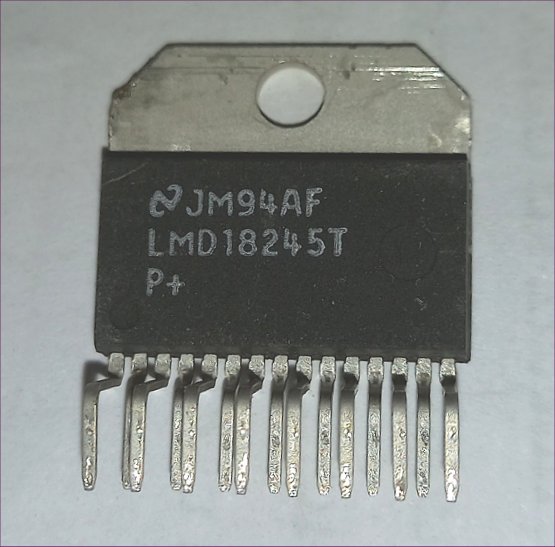

דרייבר מנוע DC עם גשר-H מובנה, מבית National Semiconductor (כיום Texas Instruments).
הוא מיועד להנעת מנועי DC בזרם גבוה, עם אפשרות לשליטה באמצעות PWM
🔍 מאפיינים עיקריים
| תכונה | ערך טיפוסי |
|---|---|
| מתח עבודה | 12V עד 55V |
| זרם עבודה רציף | עד 3A |
| שיא זרם רגעי | עד 6A |
| הולכת חום טובה | החלק המתכתי העליון מחובר ל־Ground/Tab |
| כולל דיודה לשחרור אינדוקטיבי | כן |
| שיטת הפעלה | PWM + control |
| הגנה תרמית | מובנית |
| הגנה מפני קצר | כן |
📍 סידור רגליים
| Pin | תיאור |
|---|---|
| 1–4 | Sense resistors (בקרת זרם) |
| 5 | Ground |
| 6–9 | חיבורי המנוע |
| 10 | +V_motor (מתח המנוע) |
| 11 | Direction |
| 12 | Brake |
| 13 | PWM input |
| 14 | Current Sense Out |
| 15 | Logic supply (בדרך כלל 5V) |
— יש לו גשר-H משולב, כלומר ניתן לחבר מנוע ישירות לרגליים 6–9.
- רכיב מקצועי להנעת מנועי DC בעוצמה גבוהה.
- מיועד למעגלים תעשייתיים, לא "צעצועים".
- נחוצים נגדי
- לזרם גבוה נחוץ תכנון תרמי נכון [ מפזר חום גדול מספיק ]
