מצמד אופטי 6 פינים DIP6 optocoupler – MOC3021

תיאור

MOC3021 הוא אופטוקופלר עם יציאה מסוג TRIAC-driver, המשמש במיוחד להפעלת עומסים ב-AC, למשל: מיתוג מנורות 230VAC, מנועים קטנים, גופי חימום וכו'.

להלן עיקרי המידע הטכני החשוב:

מה הוא עושה

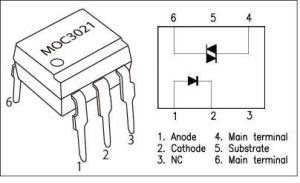

1. בצד הכניסה יש LED אינפרא-אדום.
2. בצד היציאה יש פוטו-טריאק (לא טרנזיסטור).
3. כאשר מפעילים את ה-LED, הפוטו-טריאק מתפרץ (fires) ויכול להדליק TRIAC חיצוני.
4. ה-MOC3021 אינו Zero-Cross – כלומר מפעיל את ה-Triac מיד ברגע ההדלקה, ללא המתנה למעבר דרך אפס.
   • קיים דגם Zero-cross כמו MOC3061 / MOC3063.

למה הוא שימושי

מכיוון שהכניסה שלו מופרדת אופטי מהיציאה, ניתן:

• להפריד אלקטרית בין מעגלי לוגיקה (5V/3.3V) לבין רשת 110/230VAC
• לשלוט בעומסים גדולים בלי להעביר מתח רשת בתוך הבקר

פרמטרים חשובים

• זרם הפעלה ל-LED: סדר גודל 10–15 mA מומלץ
• מתח LED קדמי: בערך 1.2V
• מתח איסולציה: כ-7.5 kV בין הצדדים

שימושים נפוצים

• דימרים ל-AC (PWM בשליטה על זווית מופע)
• הפעלת גופי חימום
• תאורה 220VAC
• מנועים קטנים
