תיאור

סנסור לחץ ברומטרי

החיישן הוא מודול למדידת לחץ אוויר (או לחץ נוזלים דרך ממברנה) המבוסס על שבב HX710B,
שהוא ממיר ADC ייעודי ברזולוציה גבוהה עבור חיישני לחץ מבוססי-ברידג’ (כמו חיישן פייזו/דיפרנציאלי).

להלן פירוט מלא ומעשי:

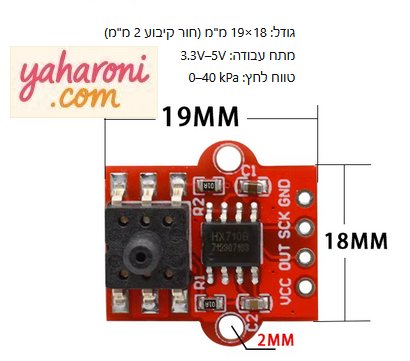

🧩 ממה המודול מורכב

1. שבב HX710B – ממיר אנלוגי-לדיגיטלי ברזולוציית 24-ביט
   מיועד לקריאת אות חלש מאוד מגשר התנגדויות (Strain Gauge / Pressure Sensor).

2. חיישן הלחץ השחור – קולט שינויי לחץ וממיר אותם לשינוי חשמלי.

3. רכיבי פילטרינג וייצוב
   קבלים ונגדים לניטרול רעשים ושיפור דיוק המדידה.

4. מחברי פינים לחיבור לבקר
   (VCC, OUT, SCK, GND)

⚙️ מפרט טכני עיקרי

מתאים במיוחד למדידות לחץ נמוך/עדין – מים, אוויר, לחץ אטמוספרי, כריות לחץ, משטחים רגישים ועוד.

🧪 שימושים נפוצים

• מדידת לחץ אוויר/ואקום נמוך

• מערכות מדידת מפלס באמצעות לחץ נוזל

• חיישני מגע/דריכה רגישים

• ניסויים מדעיים ופרויקטים חינוכיים

• אוטומציה ורובוטיקה
